电气、弱电、给排水安装图纸图例大全!

来源:      2018-7-30 9:50:30      点击:

建筑水电学看图例,必须先知道图纸里各种样式符号的名称,我们通常称之为:图例。图例通常设计在【设计总说明】,也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起,这是最基本,也是最基础的识图开始。图例里,包括了各种水与电在平面图的设计样式,如:开关插座、龙头地漏等。还有图例相对应的安装高度尺寸,比如开关插座的安装高度等,都可以在图例表里找到。


建筑电气图例

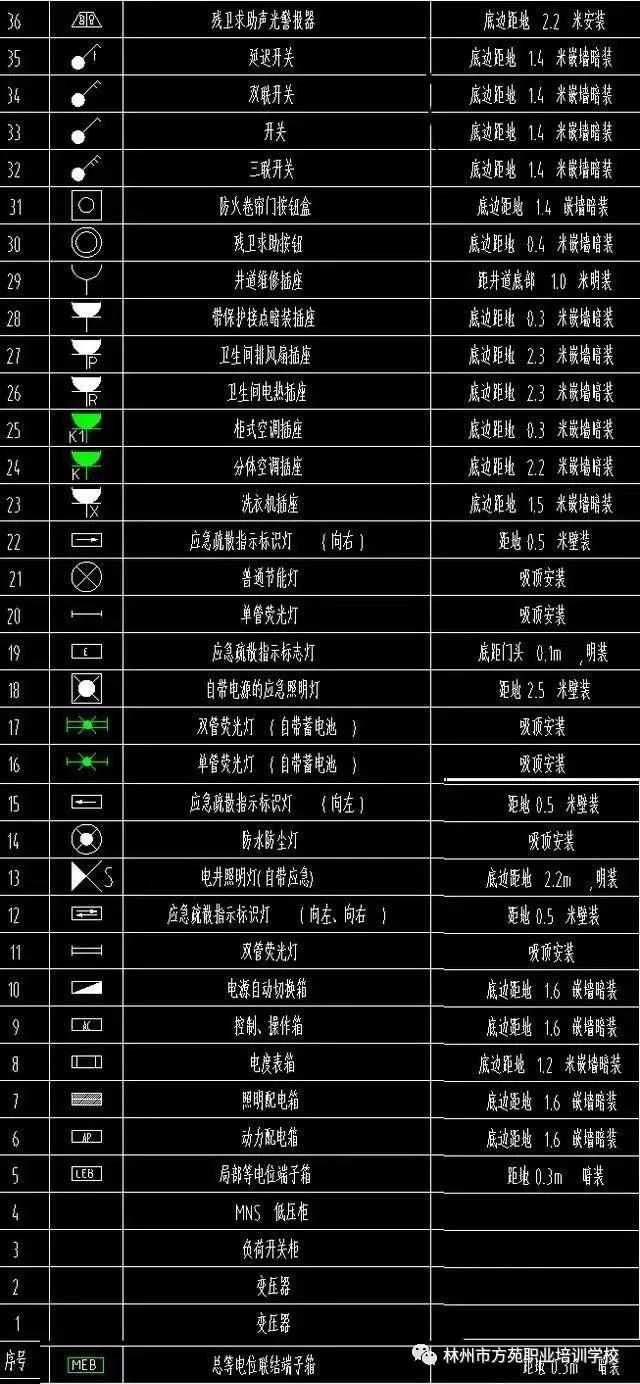

建筑电气图例中,插座的分类一般用字母来代替,比如普通插座旁多了一个字母R,则用来表示热水器插座。上图中,左边图例,右边为相对应的安装高度。

电气图纸中那些管线及敷设


符号名称

符号解释

一、电线穿线管一般有


PVC

PVC

SC

焊接钢管

KBG

扣压式镀锌薄壁电线管

JDG

紧定式镀锌薄壁电线管

二、电气设计施工图中常用线路敷设方式


SR

沿钢线槽敷设

BE

沿屋架或跨屋架敷设

CLE

沿柱或跨柱敷设

WE

沿墙面敷设

CE

沿天棚面或顶棚面敷设

ACE

在能进入人的吊顶内敷设

BC

暗敷设在梁内

CLC

暗敷设在柱内

WC

暗敷设在墙内

CC

暗敷设在顶棚内

ACC

暗敷设在不能进入的顶棚内

FC

暗敷设在地面内

SCE

吊顶内敷设,要穿金属管

三、导线穿管表示


SC

焊接钢管

MT

电线管

PC-PVC

塑料硬管

FPC

阻燃塑料硬管

CT

桥架

MR

金属线槽

M

钢索

CP

金属软管

PR

塑料线槽

RC

镀锌钢管

四、导线敷设方式的表示


DB

直埋

TC

电缆沟

BC

暗敷在梁内

CLC

暗敷在柱内

WC

暗敷在墙内

CE

沿天棚顶敷设

CC

暗敷在天棚顶内

SCE

吊顶内敷设

F

地板及地坪下

SR

沿钢索

BE

沿屋架,梁

WE

沿墙明敷

五、灯具安装方式的表示


CS

链吊

DS

管吊

W

墙壁安装

C

吸顶

R

嵌入

S

支架

CL

柱上

SR

沿钢线槽

BE

沿屋架或跨屋架

CLE

沿柱或跨柱

SC

穿焊接钢管敷设

MT

穿电线管敷设

PC

穿硬塑料管敷设

FPC

穿阻燃半硬聚氯乙烯管敷设

CT

电缆桥架敷设

MR

金属线槽敷设

PR

塑料线槽敷设

M

用钢索敷设

KPC

穿聚氯乙烯塑料波纹电线管敷设

CP

穿金属软管敷设

DB

直接埋设

TC

电缆沟敷设

六、导线敷设部位的标注


AB

沿或跨梁(屋架)敷设

BC

暗敷在梁内

AC

沿或跨柱敷设

CLC

暗敷设在柱内

WS

沿墙面敷设

WC

暗敷设在墙内

CE

沿天棚或顶板面敷设

CC

暗敷设在屋面或顶板内

SCE

吊顶内敷设

FC

地板或地面下敷设
